插卡單相電表接線圖

插卡單相電表接線其實和普通單相電表接線是一樣的，插卡單相電表型號一般后面都會帶有C，例如威勝ddzy102C等，科陸ddzy719C等單相費控智能電表，現在我們就來看看插卡單相電表接線圖吧

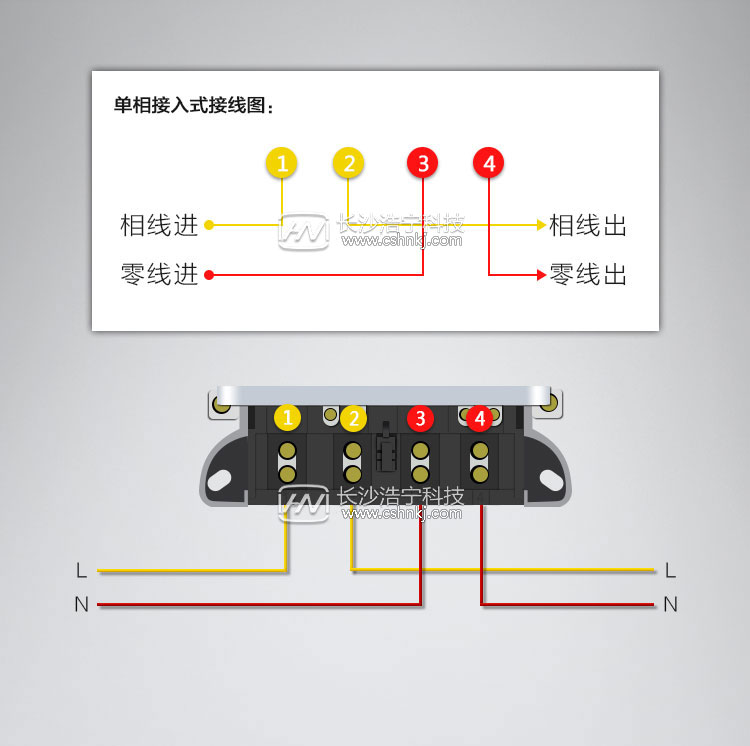

插卡單相電表接線圖

單相電表的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規范，單相電表的接線已經有標準規范了，1、3進，2、4出

插卡單相電表的工作原理

采用電子技術，將負載電壓和電流采樣信號，經 16 位 A/D 轉換成數字信號 處理，計算出電壓、電流、功率，完成單相電能計量。同時，A/D 轉換器生成 電量脈沖送到 CPU 計數通道。CPU 經過多種運算完成分時計量等多種管理工作 及信息傳輸功能。
