單相電表與電流互感器接線圖

單相電表一般用于家用電量計量，或者是小商戶都是直通的電表比較多，所以單相電表一般都是直通電表比較多，但是當要計量的電流大于電表本身可以承載的電流的時候，那么我們就需要電流互感器，那么單相電表怎么連接互感器呢，單相電表連接互感器有兩種方法，一種是帶連片的，一種是不帶連片的哦，我們先來看看第一種帶連片的接線圖吧!

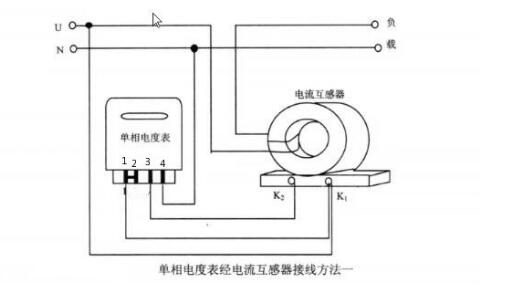

第一種：帶連片的單相電表與電流互感器接線圖

火線連接到互感器K1并聯到電表的1號進線口，K1再并聯火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

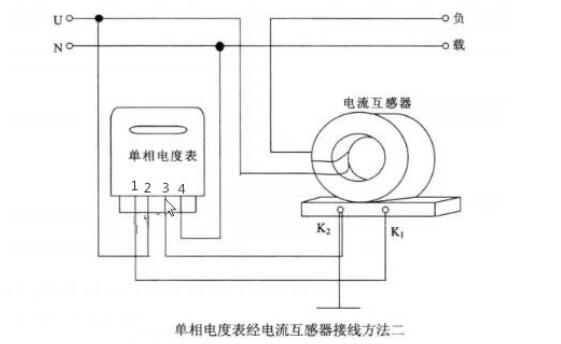

第二種：無連片的單相電表與電流互感器接線圖

K1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載

注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。

安裝了互感器的單相電表怎么計算電量

首先當我們要計算加了互感器的三相四線電表實際記電量的時候，需要知道電流互感器的倍數，互感器的電流比互感器上面都是有寫的，互感器的電流比一般是按初級(穿芯)1匝標注，根據電流比等于匝數比可知，穿芯1匝時電流比等于：150/5/1等于30倍，穿芯2匝時電流比等于150/5/2等于15倍，150/5電流互感器1匝穿心，30倍。 2匝穿心，15倍。 3匝穿心，10倍 5匝穿心，6倍?？傊?，用穿心1匝的倍率，除以穿心匝數，就是實際倍率。

◆實際用電量=電表顯示的用電*電流比/匝數

例如：電表顯示這個月用的電量為500度電，那么電流互感器上面電流比為300/5A，穿芯2匝，那么實際用電量就是500*300/5A/2=15000度電。
