電子式電表一般都是那種比較功能比較簡單的電表,一般這種電表智能測量有功數據,怎么看度數呢,這類的電表電表有電子顯示屏的,上面的顯示一般都是總計量的數據,上面的項目是通過循環顯示電量,直接讀取上面的數字就行了。
以威勝三相四線電表DTS343-3為例。

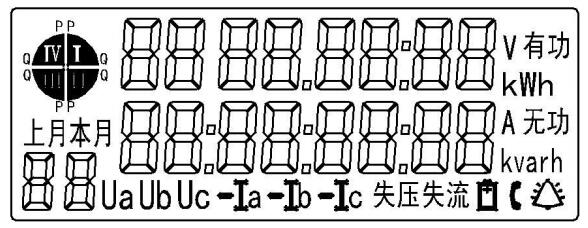

LCD 液晶顯示界面如下圖所示:
液晶顯示符號說明:
當某相發生斷相時,該相電壓符號消失;當某相發生失壓時,該相電壓符號閃爍。正常情況下顯示。
當某相電流反向時,該相電流符號與前面的負號同時顯爍,正常情況下不顯示。
通信提示符號。通信成功后閃爍10 秒然后消失。
有功電量指示與單位(2 位小數)。
無功電量指示與單位(2 位小數)。
無功 4 象限指示。
月份指示。
顯示代碼指示。 “失壓” 有失壓發生時此符號顯示。

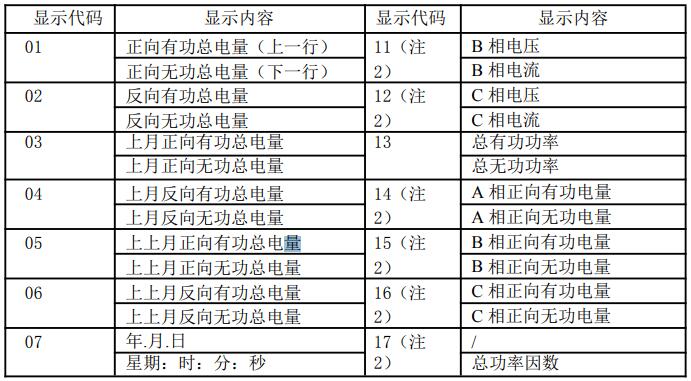

顯示代碼和顯示內容的對應關系如下表所示:
