單相電表帶互感器接線圖

單相電表一般是不接互感器的，單相電表最大只能做到80A，要是接入遠遠大于80A的電流線路，那么我們就需要用到互感器，那么單相電表互感器接法是什么呢，其實單相電表互感器接法有兩種接法，一種是不帶連片的，一種是帶連片的。

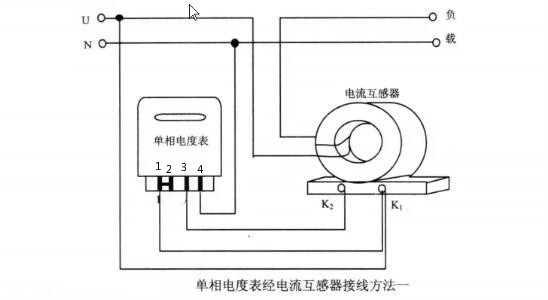

單相電表互感器接法一：有連片的

火線連接到互感器K1并聯到電表的1號進線口，K1再并聯火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

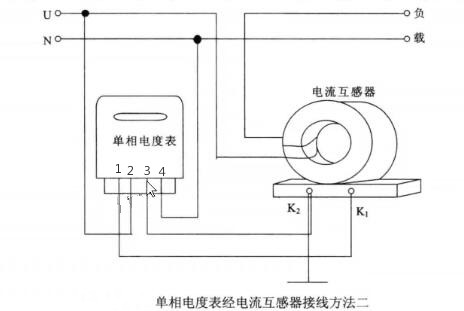

單相電表互感器接法二：無連片的

K1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載

注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。

延伸閱讀：單相電表怎么接三相電

我們用單相電表接三相電表，如下圖所示，火線L1、L2、L3分別接入電表的1號口(進線)，2號口出線，零線從第一個電表4號口接出，從第二塊電表3號口接入，4號口接出，接入第三塊電表3號口接入，4號口接出。三相電把三根火線各通過一個單相電表，零線必須并聯或者是串聯在表里面，否則電表是不會走字的。
