華立DDZY285-Z單相電表接線圖

2022-06-08

  在接線的時候一定要看清自己買的電表電流參數,華立DDZY285-Z單相電表有幾項電流規格,有互感式的和直通式的。

  直通式單相電表電流規格為:5(40)A;5(60)A;10(40)A;20(80)A

  互感式單相電表電流規格為:1.5(6)A;2.5(10)A

  所以華立DDZY285-Z單相電表接線圖有兩種,直通式和互感式的,我們先來看看比較簡單的直通式單相電表接線圖吧,直通式比較簡單:

  華立DDZY285-Z單相電表接線圖

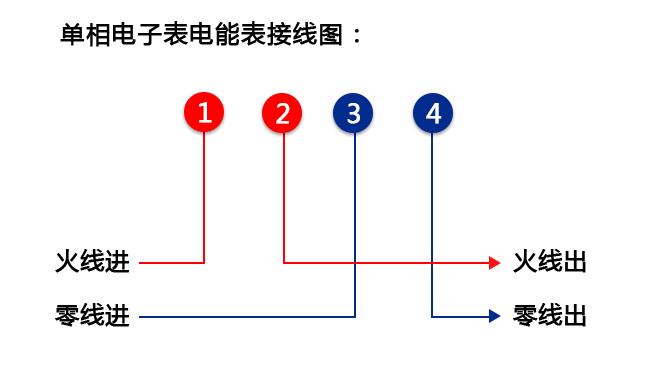

單相電表直通式接線圖

  火線從1號口進,2號口出

  零線從3號口進,3號口出

  相對直通式,互感式的接線圖相對比較復雜,互感式的接線圖分為兩種,一種是有連片的一種是沒有連片的,我們先來看看有連片的接線圖哦。

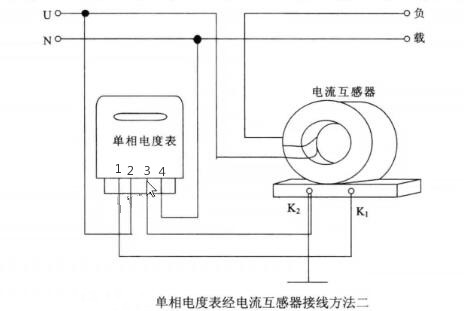

  單相電表互感式接線圖
單相電表互感式接線圖

  火線連接到互感器K1并聯到電表的1號進線口

  K1再并聯火線纏繞互感器的連線

  K2接零線3號口入,4號口直接解零線出

  注意:如果單相電表內的連接片沒有斷開,K2是禁止接地的,要是電表內的連接片已經拆除,那么K2應該接地,下面就是沒有連接片的接線圖哦!

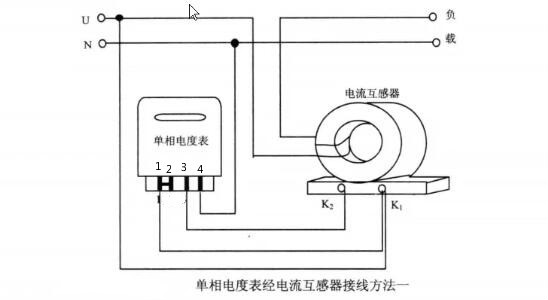

  單相電表互感式接線圖
單相電表互感式接線圖

  K1接電表1號口, k2接電表3號口

  零線接入4號口,火線纏繞互感器出來到負載

  華立DDZY285-Z單相電表在單相電表里面功能還是比較齊全的,市場價大概在300元左右,性價比比較高,帶有電能計量參數監測功能、分時功能、防竊電功能、費控及管理功能,買電表上浩寧電表網,10年專注電表經銷。
