江蘇林洋DTSD71三相四線電子式多功能電能表直通式怎么接線?

2022-06-08

江蘇林洋DTSD71三相四線電子式多功能電能表,主要功能:有功,功率因素,有功功率,四象限無功,電壓,電流,事件報警;電流規格有:1.5(6)A,10(40)A,10(60)A,5(6)A,0.3(1.2)A,20(80)A,15(60)A,30(100)A,1(2)A,三相四線電能表接線方式有兩種,第一種是經互感器接線,第二種是直通式接線圖;

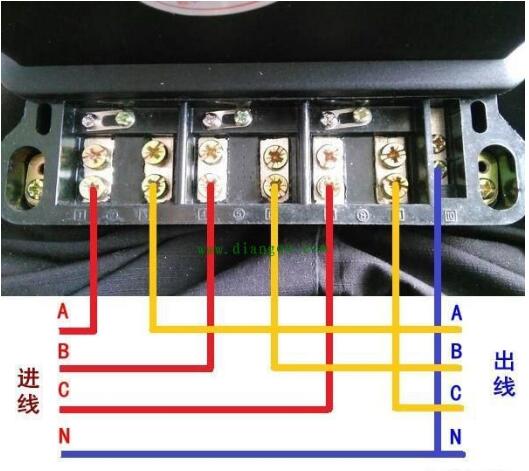

下面小編就第二種直通式如何接線來作如下詳細介紹,一般來說,電表除了說明書,在電表上也有接線圖,或在接線端子蓋上,又或在電表顯示屏下方的配置面板上,依照電表顯示屏下方的配置面板上所示接線圖,三相四線電表直通式接線的直觀圖如下:


注:A:A相線 ;B:B相線 ;C:C相線 ;N:零線
三相四線電表直通式接線的電表共有10個孔,其中1、2為同一孔,4、5為同一孔,7、8為同一孔,,1、 4、 7接線孔是A/B/C三相輸入口; 3、 6、 9 是A/B/C三相輸出口;
以上就是關于江蘇林洋DTSD71三相四線電子式多功能電能表直通式接線方式的詳細介紹。
