深圳浩寧達DTZ22三相四線智能電能表加了互感器怎么接線?

2022-06-08

浩寧達DTZ22三相四線智能電能表,主要功能:有功,功率因素,有功功率,無功功能,四象限無功,電壓,電流,事件報警其電流規格有互感器接入式0.3(1.2)A,1(2)A,1.5(6)A,5(6)A,什么叫做互感接入式呢?
所謂互感器接入式就是電表裝有電流互感器,電流互感器是由閉合的鐵心和繞組組成;它的一次側繞組匝數很少,串在需要測量的電流的線路中。是依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器,電流互感器主要是用來將交流電路中的大電流轉換為一定比例的小電流(我國標準為5安倍),以供測量和繼電保護只之用;那么杭州華立DTZY545C三相四線本地費控智能電能表加了電流互感器該怎么接線呢?下面給大家來簡單介紹一下:

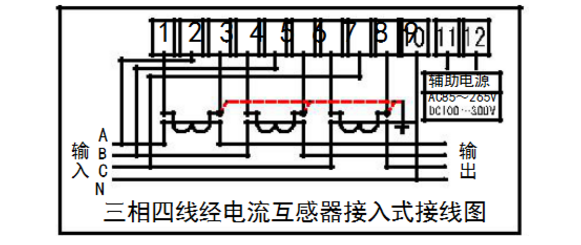

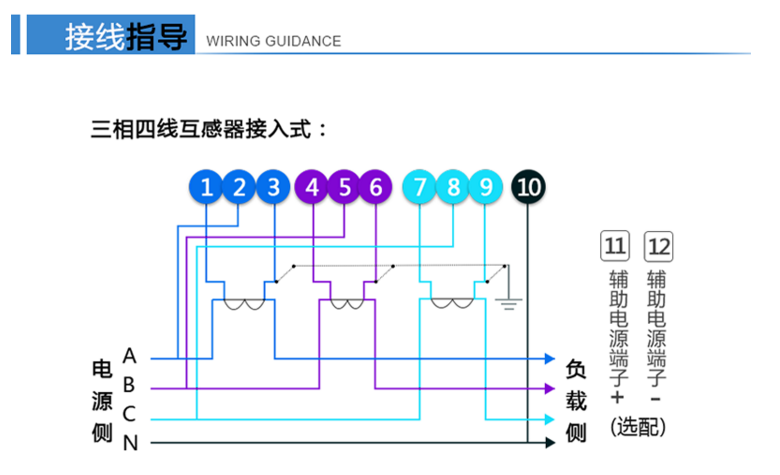

三只互感器安裝在斷路器負載側,三相火線從互感器穿過。互感器和電度表的接線如下:


其中1、4、7接電流互感器二次側S1端,即電流進線端;
3、6、9接電流互感器二次側S2端,即電流出線端;
2、5、8分別接三相電源;
10、11是接零端。為了安全,應將電流互感器S2端連接后接地。(各電流互感器的電流測量取樣必須與其電壓取樣保持相同。即1、2、3為一組;4、5、6為一組;7、8、9為一組)
以上是浩寧達DTZ22三相四線智能電能表加互感器接線的一些方法。
