威勝DSSD331-MC3電能表面板符號含義

2022-06-10

威勝DSSD331-MC3電能表面板符號含義
       大家對于威勝DSSD331-MC3三相四線電子式多功能電能表的顯示屏上的符號有了解嗎?這些符號有什么含義呢?下面讓小編給大家介紹一下:

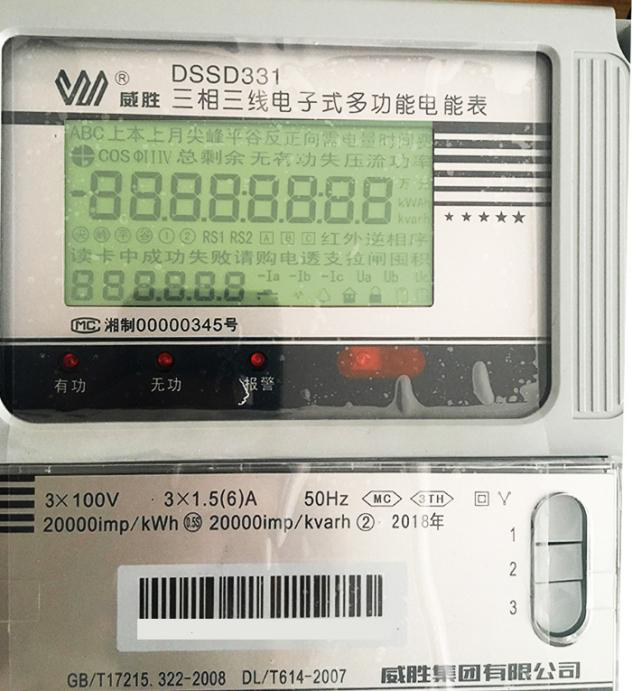

       上圖為威勝DSSD331三相電能表顯示屏,各符號代表含義如下:
       1. 顯示屏正中間顯示“”,此為數據顯示行,顯示各種記錄數據。顯示電能數據時,小數位數為 2,將顯示 6 位整數、2 位小數;小數位數為 3,將顯示 5 位整數、3 位小數, 每屏顯示 1 個時段的電能。
       2. 顯示屏左上顯示“”,此為象限符號,采用缺口方式指示電表工作在第幾象限。
       3. 顯示屏左上方顯示“”,此為本月、上 1 月、上 2 月電量數據用字符。
       4. 顯示屏中上方顯示“”,此為4 費率顯示提示符,當費率數小于等于 4 時,當前費率提示為“尖、峰、平、谷。
       5. 數據行下方顯示“”,此為主副時段提示符,①表示使用主時段表,②表示使用副時段表。
       6. 數據行右邊顯示“”,此為計量單位,有功:kWh,無功:kvarh,頻率:Hz。

       7. 數據行下方顯示“”,此為通訊狀態提示,“紅外”為紅外通訊時顯示,“RS1”為RS485通訊時顯示。
       8. 數據行下方顯示“”,此為逆相序提示符,當發生逆相序時閃爍顯示。
       9. 顯示屏右下方顯示“”,此為電池容量報警,“1”為時鐘電池低容量報警,“2”為停電抄表電池低容量報警;
       10. 顯示屏右下方顯示,“Ua Ub Uc”為各相電壓提示行,Ua 、Ub 、UC分別對應A、B、C三相電壓,當某項斷相時,該相電壓字符不顯示;當某項失壓時,該相電壓字符閃爍。具體情況,需要查看電表自檢及電網故障信息。
       11. 顯示屏右下方顯示 ,“-Ia  - Ib  -Ic”三相實時狀態指示行,Ia、Ib、Ic分別對應A、B、C三相電流,當某項失流時,該相對應字符閃爍;某項斷流時,則不顯示;某項功率反向時,顯示該相對應符號前的“-”;
       12. “”此符號為編程符號提示,此圖出現時表示已進入編程許可狀態。
       13. “”此為報警提示符,有事件時閃爍。
       14. “”此符號為密碼鎖定提示,對電表編程時,若密碼連續出錯次數大于等于 5 次后,LCD 顯示該符號。
       15. “”此符號為工廠提示狀態,若該符號常顯,則表示未退出工廠狀態。
       16. 顯示屏左下方顯示“”,此圖在液晶的左下方,通常只顯示 6 位。各種組合代表不同的含義,如全為 000000 表示當前正向(輸入)有功總電量,070080 項則為電表自檢及電網故障信息。
       以上是小編整理的有關威勝DSSD331三相電能表顯示屏顯示符號含義,更多電表知識請關注長沙浩寧電子科技官網!
