三相電表接線圖

    三相多功能電表有三相三線多功能電表和三相四線多功能電表之分。

　　三相三線多功能電表的接線：三相三線多功能電表(機械表)有兩個驅動部件組成，兩個鋁盤固定在一個轉軸上，稱二元件電表。對外共有8個接線端。其接線圖如右圖所示，(a)為直接接入，(b)為經過電流互感器接入的接線方法;

　　三相四線多功能電表的接線：三相四線多功能電表由三個驅動部件組成，稱三元件電表，和單相及三相三線電表外觀上最大的不同是其共有11個這么多接線端，此電表常用在動力和照明混合的供電電路。接線圖如下：

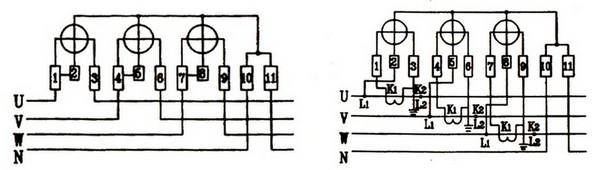

　　上圖(左)為三相四線多功能電表直接接入，火線U、V、W分別接在1、4、7端，3、6、9端接負載，零線接10號端，11號端接負載另一端。

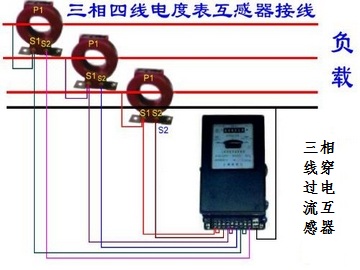

　　上圖(右)為三相四線多功能電表經電流互感器接入，火線U、V、W分別接電流互感器一次側首端L1，一次側末端L2端接負載，電度表1、4、7端分別接電流互感器二次側首端K1,3、6、9端分別接二次側末端K2，電表2、5、8端分別接電流互感器一次側L1端，其連片應拆下。為保證安全，電流互感器二次側末端K2應分別接地。右圖為接線圖的模擬演示，大家注意電流互感器與電表的接線。
